DF-Series
온도퓨즈는 모든전기,전자 제품 과열에 의해 발생될 수있는 화재를 미리 방지해 주는 안전 장치입니다.
소중한 생명과 재산,제품을 보호하기 위한 가장 경제적인 안정 장치입니다.

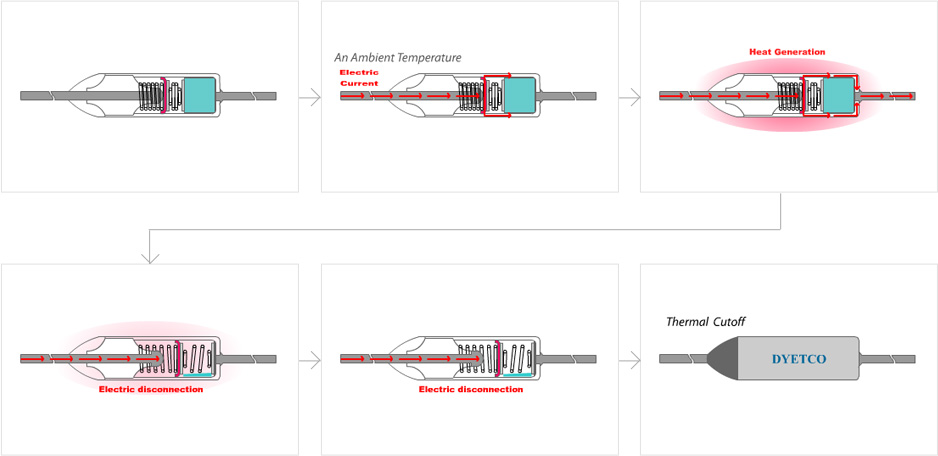

참고 : 퓨즈를 작동 시키는데는 크게 두 가지 열원들이있습니다.
(1) 퓨즈 주변 외부로부터 전달되는 외부열
(2) 통전에 의한 자가 발열

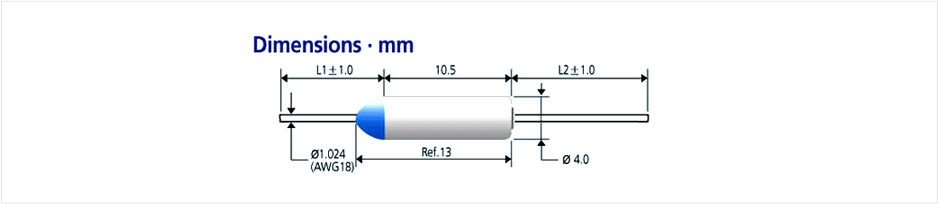

| Type |
L1 |
L2 |
| S |
25.4 |
35.0 |
| S-L |
35.0 |
35.0 |
| Option |
Custom made |
Custom made |
O : 승인완료/─ : 승인 진행중/오차(+OC,-5C)
| PART NO. |
EK |
UL/cUL |
VDE |
CCC |
PSE |
Tf(C) |
Th(C) |
TM:VDE(UL) |
| DF50S |
- |
- |
- |
- |
O |
50 |
30 |
130 |
| DF57S |
- |
- |
- |
- |
O |
57 |
37 |
130 |
| DF66S |
O |
O |
O |
O |
O |
66 |
42 |
110(130) |
| DF72S |
O |
O |
O |
O |
O |
72 |
50 |
115(110) |
| DF77S |
O |
O |
O |
O |
O |
77 |
55 |
120(110) |
| DF84S |
O |
O |
O |
O |
O |
84 |
60 |
125(114) |
| DF91S |
O |
O |
O |
O |
O |
91 |
67 |
135(121) |
| DF98S |
O |
O |
O |
O |
O |
98 |
76 |
140(130) |
| DF100S |
O |
O |
O |
O |
O |
100 |
78 |
135(250) |
| DF104S |
O |
O |
O |
O |
O |
104 |
80 |
150 |
| DF110S |
O |
O |
O |
O |
O |
110 |
88 |
140 |
| DF115S |
- |
- |
- |
- |
O |
115 |
95 |
170 |
| DF119S |
O |
O |
O |
O |
O |
119 |
95 |
170 |
| DF121S |
- |
- |
- |
- |
O |
121 |
95 |
170 |
| DF128S |
O |
O |
O |
O |
O |
128 |
106 |
155 |
| DF132S |
- |
- |
- |
- |
O |
132 |
110 |
155 |
| DF139S |
O |
O |
- |
- |
O |
139 |
117 |
-170 |
| DF141S |
O |
O |
O |
O |
O |
141 |
117 |
171 |
| DF144S |
O |
O |
O |
O |
O |
144 |
120 |
250 |
| DF152S |
O |
O |
O |
O |
O |
152 |
128 |
250(175) |
| DF167S |
O |
O |
O |
- |
O |
167 |
142 |
250(210) |
| DF169S |
O |
- |
- |
- |
O |
169 |
145 |
300 |
| DF170S |
O |
O |
O |
O |
O |
170 |
146 |
300(190) |
| DF179S |
O |
- |
- |
- |
O |
179 |
155 |
300 |
| DF184S |
O |
O |
O |
O |
O |
184 |
160 |
300(214) |
| DF192S |
O |
O |
O |
O |
O |
192 |
162 |
290(222) |
| DF216S |
O |
- |
O |
O |
O |
216 |
191 |
241 |
| DF222S |
O |
- |
- |
- |
O |
222 |
195 |
300 |
| DF228S |
O |
O |
O |
O |
O |
228 |
193 |
300 |
| DF240S |
O |
O |
O |
O |
O |
240 |
200 |
290(260) |
| DF260S |
O |
- |
- |
- |
O |
260 |
220 |
350 |
| DF280S |
O |
- |
- |
- |
O |
280 |
230 |
350 |
| 정격 전압/전류 |
| EK |
250V/15A |
| UL/cUL |
125V/15A |
| 250V/10A |
| 250V/16A |
| VDE |
250V/15A |
| PSE |
125V/15A |
| 250V/15A |
| CCC |
250V/15A |
